ヤマハ0W16/17エンジンとTZ350/TZ250エンジンの差異

  TZ350/TZ250のクランクケースは一般市販車のクランクケースの設計をベースにしているため、レーシングマシンには必要ないキックシャフトが収まる部分が残っています。

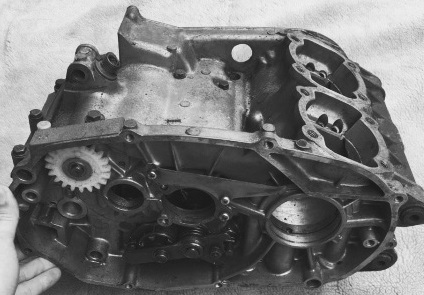

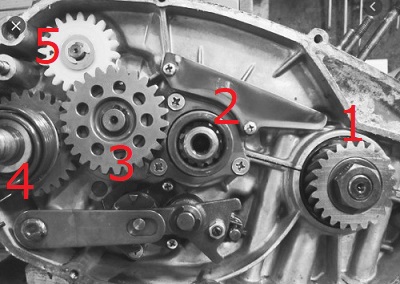

  下写真は一般市販車のクランクケース。

 番号は
1:クランクシャフト
2:変速機メインシャフト
3:変速機カウンターシャフト
4:キックシャフト
5:回転計ケーブル用伝達シャフト
です。

 写真にはありませんが、メインシャフトの端にクラッチギアが装着され、これがクランクギアから駆動されます。
 クラッチギアの裏側には別の小径ギアがあり、クラッチギアと一体構造です。この小径ギアがカウンターシャフト端のギアを駆動します。

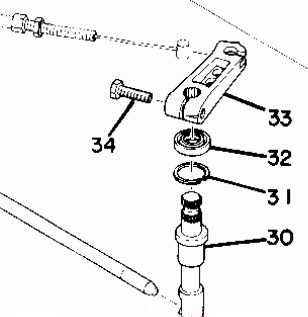

 そして、カウンターシャフト端のギアの奥に、これと一体構造の小径ギアがあり、これがキックシャフトギア、回転計ケーブル用伝達シャフト端のプラスチックギアを駆動します。
 さらに回転計ケーブル用伝達シャフトは90度向きが異なる回転計ケーブル駆動シャフトにねじギアで回転を伝えます。

 TZもこれと同じ構成で、キックシャフトがないだけです。


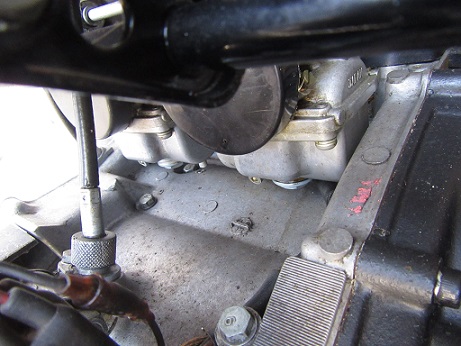

 これは1974年型TZ350エンジン後部で、後端に回転計ケーブル取付部があります。


 これは1976年型TZのものとされるクランクケース。

 左上の白いプラスチック製歯車が回転計ケーブル用伝達シャフトの右端で、その下のキックシャフトが通る穴が残っています。

  一方、0W16/0W17のクランクケースには、キックシャフト、回転計ケーブル用伝達シャフトが収まる部分はありません。純レーシングエンジンですから当然ですね。このため、クランクケース後端形状がTZとは異なっています。

 これは左側から写した1979年型TZ350エンジン。

モトパドック キムラ TZ350エンジン (fc2.com)

 そして、これは1975年型0W17(YZR250)。


 クランクケース後端が短くなっています。
(続く)
PR

ヤマハ0W16/17はTZ350/TZ250がベース?

 ヤマハGP参戦50周年記念サイトでは、1973年の0W17について「新型市販レーサーTZ250をベースとするYZR250(0W17)」としています。
コラムvol.11 - レース情報 | ヤマハ発動機 (yamaha-motor.com)

 同趣旨の雑誌等記事もあります。

一方、
1975年 YZR350(0W16) - コミュニケーションプラザ | ヤマハ発動機 (yamaha-motor.com)
では、0W16を「市販レーサーTR-3を水冷化したYZ634から進化し、1973年ダッチTTで0W16としてデビュー」
とし、「進化」と表現しています。


「TZ250をベース」ですと、私は

〇TZ250の主要パーツに追加工を施したマシン

あるいは

〇TZ250のシリンダー/シリンダーヘッド等をファクトリー仕様のものに交換したマシン

という印象を受けます。

 さて、Yamaha Racing Motorcycles: All Factory and Production Road-Racing Two-Strokes from 1955 to 1993 by Colin MacKellar, The Crowood Press

 では次のように書かれており、0W16/0W17はTZ250とは全く別のマシンということになっています。
「OW16 was a magnesium special」
「engine running backward, and an extra jackshaft driven from centre of crankshaft」

 1973-75年のTZエンジンにマグネシウム合金部品はなく、クランクシャフトは前方回転でジャックシャフトはなく、動力取出はクランクシャフト右端です。
 本書の記述が正しいなら、確かに0W16/0W17はTZとは別物ですね。

 なお、本書では0W16:250㏄、0W17:350㏄としており、これはもちろん誤りです。上の文の「OW16 was~」はYZR250についての記述です。

 実際はどうだったのでしょうか?
(続く)




ヤマハ0W16/0W17(1973-75年型YZR350/YZR250)

 表題は1973-75年のヤマハ350/250cc2ストローク並列2気筒のファクトリーマシンで

0W16 350㏄
0W17 250cc

です。「0W〇〇」はヤマハ社内の計画記号であり、かつ機種記号です。
1973年に登場した700㏄/500㏄4気筒の計画記号が0W19で、機種記号が0W19(700㏄)、0W20(500㏄)だったのと同様、この2機種も計画記号は0W16だったのでしょう。

 0W16/0W17の3年間の勝利数は次のとおりです。


1973年
0W17  3勝(ヤーノ・サーリネン)、2勝(Teuvo Länsivuori)
0W16  2勝(Teuvo Länsivuori)

1974年
0W17 参戦せず
0W16 5勝(ジャコモ・アゴスチーニ)、1勝(Teuvo Länsivuori)

1975年
0W17 2勝(ジョニー・セコット)
0W16 1勝(アゴスチーニ)、1勝(金谷秀夫)
 しかし、0W16/0W17いずれも、ヤマハのウェブサイトで語られる歴史では影が薄い存在です。

 ヤマハGP500勝記念サイトでは0W17(250cc)は影も形もありません。
Movistar Yamaha MotoGP |Bikes

 0W16(350cc)は1974年にだけ6勝を挙げたことになっていますし、マシンの写真は1979年型TZ350です。
Movistar Yamaha MotoGP |Bikes

  また、ヤマハGP参戦50年記念サイトの記事
年代別一覧(1970~1979年) - レース情報 | ヤマハ発動機 (yamaha-motor.com)
 で登場するのは、1974 年の頁
1974年 - レース情報 | ヤマハ発動機 (yamaha-motor.com)
で「500ccクラスに加え350ccクラスにもエントリーしたG・アゴスチーニはYZR350(0W16)を駆り、全10大会中で5勝を飾りチャンピオンを獲得した」とあるだけで、1973、1975年の頁には何の記述もありません。

 あまりにも扱いが軽いですね。


 一方、コミュニケーションプラザに展示されている0W16の説明書き
1975年 YZR350(0W16) - コミュニケーションプラザ | ヤマハ発動機 (yamaha-motor.com)
では「1973年ダッチTTで0W16としてデビュー~1974年ジャコモ・アゴスチーニ、1975年ジョニー・チェコットのチャンピオン獲得に貢献した」

とあります。「ダッチTT」は正しいのですが、「1975年ジョニー・チェコット」は誤りです。0W16の戦績の過大評価ですね。1975年、セコットは250㏄クラスでは0W17に乗りましたが、350ccクラスでは0W16ではなくTZ350に乗りました。

 なお、コミュニケーションプラザに展示されている0W16は1975年型ですが、当時製作されたものではなく、21世紀になって海外で製作されたレプリカです。

(続く)




現存する0W82

-/YZR250-B-601(エンジン番号不明)


 フジモーターミュージアムに展示されていた無パワーバルブ仕様の0W82。

 1986年シーズン終了後、「ヤマハ チャンピオンシップ カーニバル」(池袋)で展示された0W82と同じ個体のようです。
ヤマハYZR250・YZF750 チャンピオンシップ・カーニバル(池袋): scan19xx (seesaa.net)

 私がこのマシンを見たのは33年前で、その数年後にフジモーターミュージアムが閉館してからの消息はわかりません。ヤマハの倉庫に現存しているとは思いますが。


-/YZR250-B-602(エンジン番号不明)

 パワーバルブ仕様。

Carlos Lavado Yamaha YZR250 | With Phil Anysley | MCNews

 ウォーミングアップの動画。


 602のものとされる燃料タンクがオークションに出品されたことがありました。
JFRMCブログ ヤマハ 0W82(1986YZR250)のタンク?出品 (tou3.com)


YZR250 E 605/YZR250-B-605
 コミュニケーションプラザに展示されているパワーバルブ仕様の0W82。フレーム番号からすると平選手のマシンになります。「ヤマハ チャンピオンシップ カーニバル」で展示されたマシンとは、フェアリングのスポンサーステッカーの位置が少し異なりますし、排気管も微妙に違うようです。

 この605/605が1986年250cc世界GP最終戦サンマリノGPで優勝したマシンかどうかは外観では判然としませんが、優勝マシンであって欲しいと願っています。





 ヤマハ・コミュニケーションプラザでの整備の様子。
Yamaha Communication Plaza | Facebook




YZR250-B-602

Carlos Lavado Yamaha YZR250 | With Phil Anysley | MCNews

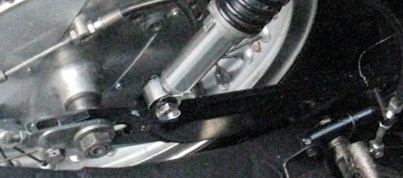

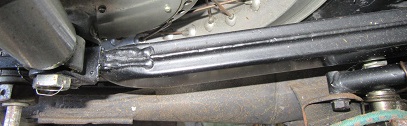

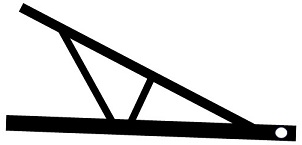

 のYZR250-B-602ですが、フレーム右側のこの部分が溶接で付加されています。



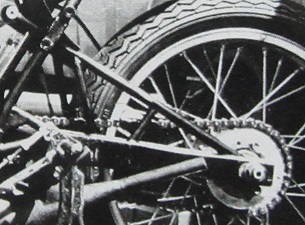

 下のシーズン前公開写真と比較すれば違いが明白です。



 そして、実戦の写真、映像で確認できた限りでは、ラバード、ヴィマー、平の0W82はいずれもシーズン前公開写真と同じでした。

 ラバードの601は、日本GP及びフジスーパースプリントでもシーズン前公開写真と同じでしたし、私が1988年に見た601も同様です。

 602は第6戦オランダではシーズン前公開写真と同じでしたが、第7戦~第10戦では不明です。第11戦(最終戦)サンマリノの不明瞭な映像からはシーズン前公会写真と同じように見えます。

 現存する602の溶接跡は、世界GP後のテストのため、あるいはヤマハの手を離れた後の補修のため、いずれかによるものだと思います。
