ヤマハ0W35(6) 1978年型0W35Kのシリンダー/シリンダーヘッドの組付け方
Category [ヤマハ]
Comment [0]
2020/11/22 18:12
1978年、ヤマハはセコット、片山敬済、ケニー・ロバーツの3人体制を採ります。セコットはヤマハ本社契約、片山は(おそらく)ヤマハモーターN.V.、ロバーツはヤマハモーターUSの契約です。
1978年
第1戦ベネズエラ、セコットのマシンは0W35Kでしたが、片山、ロバーツのマシンは0W35で、第2戦スペインで片山、ロバーツにも0W35Kが与えられました。
再び1978年型0W35Kのシーズン前公開写真。
黄色矢印がシリンダー分離締めのナット、青矢印がシリンダーヘッド分離締めのナット/ボルト、赤矢印がシリンダー/シリンダーヘッド共締めのナットです。
なお、0W35ではシリンダー/シリンダーヘッドは2気筒一体ですが、0W35Kは各気筒別体です。
このように、シリンダー前後で組付け方が異なることは、シリンダーの歪み→焼付きの要因になったようで、
1979年の0W45では全て分離締めになります。ただ、単気筒ならともかく、直列4気筒のシリンダー基部のナッの脱着は(1、4番気筒外側のナットを除き)面倒くさかったでしょう。

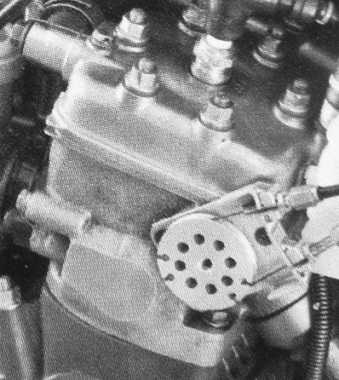

これは現存する0W35Kエンジンです。
写真右がエンジン前方向です。
シーズン前公開写真の0W35Kと異なり、シリンダーヘッド右後の共締めナットが消え、シリンダーヘッド右のナットが1→2に増え、さらにシリンダーヘッド前後にナットが各1あります。
シリンダー基部の後側には分離締めナットは見えません。シリンダーヘッド右の2つのナットのうち、後ろのナットが共締め用ナットなのでしょうか?
次の理由からそうではないようです。
〇ナットの大きさが他のナットと同じ。
〇ナットの位置が、本来、共締め用ナットが配置される位置より前にある。
〇ナットの位置からすると、スタッドボルトが収まる部分が掃気ポートと重なってしまう。
このようなことからすると、現存する0W35Kのシリンダー後側は分離締めで、シリンダー基部のスタッドボルト/ナットは、シリンダー壁外側ではなく内側にあるように思えます。
この変更はどの時期に行われたのでしょうか?
