スズキXR34M1とXR34M2(3)

  次にスイングアームのプッシュロッド接続箇所付近。
A型


B型(左側)    B型右側)


 A型にはプッシュロッド接続箇所の後側に穴がありますが、B型にはありません。

 そして、スイングアームの縦パイプとプッシュロッド接続箇所の位置関係が異なり、A型の縦パイプ位置が少し後です。
 ただ、この違いは左スイングアームだけです。右スイングアームではA型もB型も縦パイプの位置はほぼ同じです。

 これは500㏄第6戦フィンランドでのマモラのXR34M。

 後サスペンションのロッカーアームピボットの前のパイプ、フェアリングステーの位置からフレームはA型と分りますし、左スイングアームの縦パイプ位置はA型と同じです。

 しかし、右スイングアームを拡大すると縦パイプの位置がB型と同じことが分かります。

 つまり、A型スイングアームは左右非対称で縦パイプの位置が左右で異なり、右スイングアームではB型と同じ位置で、左スイングアームではB型より後側にあるのです。

 さて、XR34Mが初登場した第2戦スペインでのマモラのXR34M。フェアリングステーの位置からするとフレームはA型です。



 スイングアームはA型です。

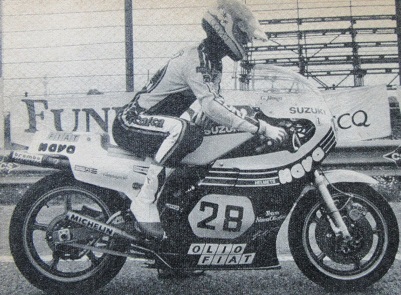

 同じく第2戦でのロッシとXR34M。

 映りが悪く、サスペンションのロッカーアームピボット付近はよくわかりませんが、フェアリングステーの位置からするとフレームはA型です。


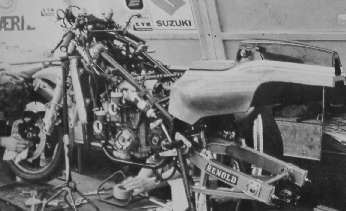

 スイングアーム取付部付近。

 縦パイプ位置はB型と同じですが、前述のようにA型スイングアームは左右非対称なので不思議ではありません。

 次に500㏄第4戦オランダのスタート時のマモラのXR34M。

 フレームはA型で、スイングアームの縦パイプ位置はB型と同じです。

(続く)
