スズキXR34M1とXR34M2(2)

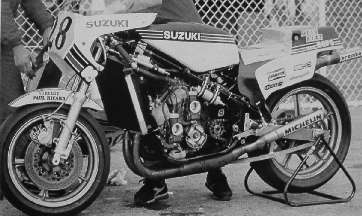

 XR34Mは1980年第2戦スペインで登場しましたが、下は第3戦フランスGPでのマルコ・ルッキネリのXR34M。これを仮にA型としましょう。


 そして、これはシーズン後に雑誌の取材に供されたXR34M。これを仮にB型とします。


 後サスペンションのロッカーアームピボット付近を拡大すると、
A型


B型

 ピボットから前に伸びるパイプがBにはありません。MOTOCOURSE 1980-81でイギリスGPで登場したとされるフレームに関する記述のとおりです。
 また、ロッカーアーム、クッションユニットも異なります。

 次にバックボーン部。

A型

B型


 略図で示すと
A型


B型


 ステアリングダンパーが取り付けられるパイプとシートレールパイプの位置関係が異なり、B型ではバックボーンパイプ前後でほぼ同じなのに対して、A型では段があります。
 また、略図上で白丸で示すフェアリングステー取付部の位置が異なります。
(続く)
